Лакоткани

В качестве наполнителей для производства лакотканей используют шелк, капрон, хлопчатобумажные ткани. В качестве пропитывающих составов  применяют масляные лаки (на основе льняного и тунгового масла).

   Лакоткани на основе шелка (ЛШМ-105, ЛШМС-105) отличаются хорошими диэлектрическими свойствами, высоким удлинением. Это самая востребованная марка лакотканей, в тех случаях, когда требуется малая толщина изоляционного слоя при высоких значениях пробивного напряжения. Марка ЛШМС-105 имеет дополнительный слой пропитки и отличается повышенными диэлектрическими свойствами и способностью работать в трансформаторном масле. е. е. е. е.

   Лакоткани на основе капрона (ЛКМ-105, ЛКМС-105) являются наиболее эластичными. Существенным недостатком является недостаточная стойкость к кратковременному нагреву и большая усадка при воздействии тепловых нагрузок. к.

Выпуск лакотканей на основе хлопчатобумажной ткани (ЛХМ-105, ЛХМС-105) в настоящее время практически прекращен, в связи с повышенной стоимостью, обусловленной необходимостью ее предварительной подготовке (удаление ворса и серицина, препятсвующего глубокой равномерной пропитке).

Лакоткань лкм, лшм  ООО ТПК «Пентан» предлагает лакоткани марок: ЛШМ-105, ЛШМС-105, ЛКМ-105, ЛКМС-105 ТУ 16-90 И37.0012.002ТУ; ЛШМ-105-1, ЛШМС-105-1, ЛКМ-105-1, ЛКМС-105-1 ТУ 3491-031-05758799-97.Лакоткани выпущенные по ТУ 16-90 И37.0012.002ТУимеют меньшие предельные отклонения по толщине в отдельных точках.    Лакоткани поставляются в рулонах шириной 800-900 мм, намотанных на картонную гильзу и упакованных в оберточную бумагу . Диапазон толщин от 0,06 до 0,2 мм.


Обзорная статья "Лакоткани"

Методы испытания лакоткани

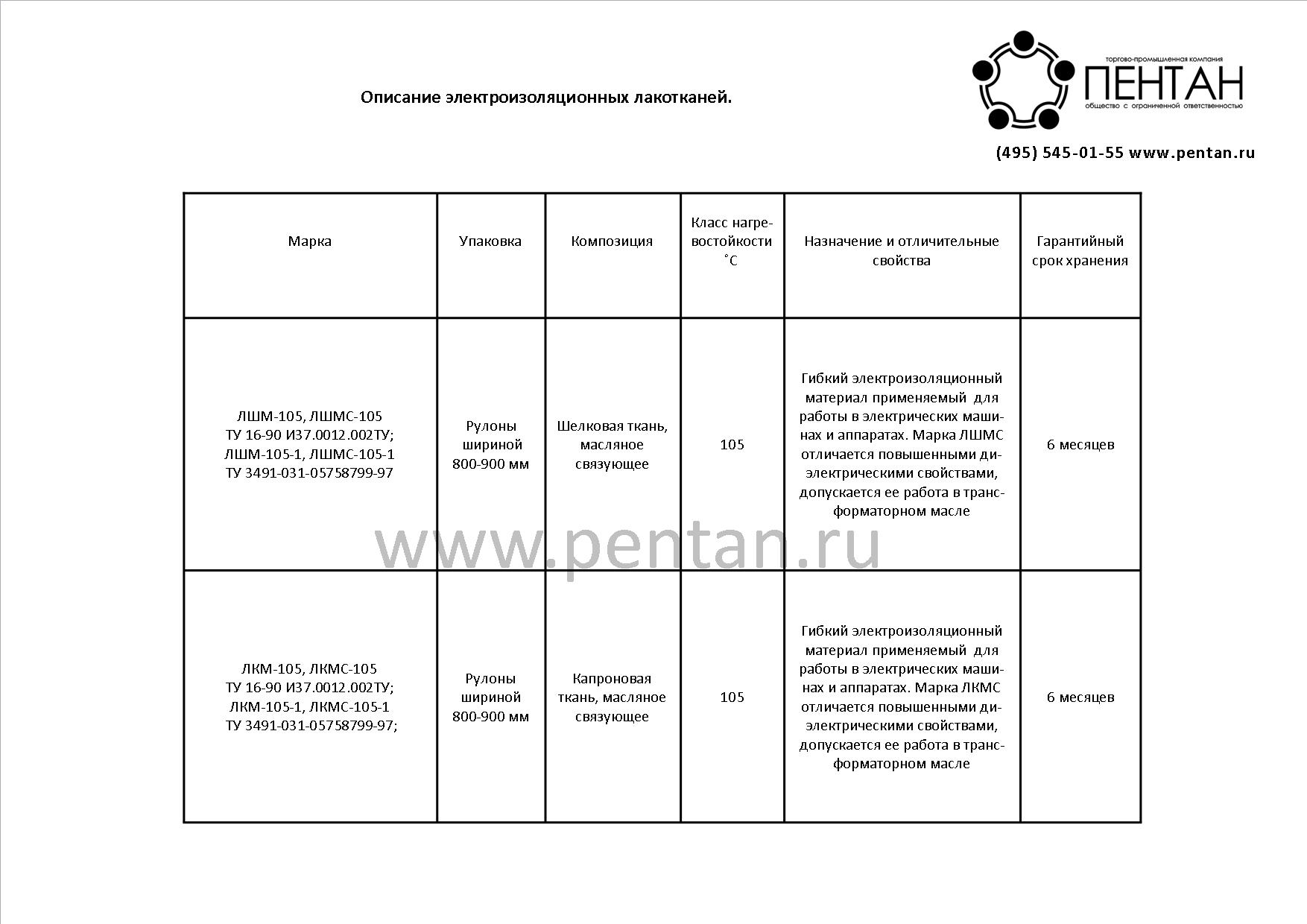

Описание электроизоляционных лакотканей Сравнительные технические характеристики лакотканей ЛКМ, ЛКМС Сравнительные технические характеристики лакотканей ЛШМ, ЛШМС
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм, +0,02
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,115 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,10 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,090 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,08 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,130 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,12 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,160 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,15 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,070 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,06 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,115 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,10 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,02 мм, -0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,130 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,12 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,160 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,15 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,090 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,08 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,115 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,10 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,130 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,12 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,160 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,15 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,070 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,06 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,115 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,10 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,130 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,12 мм
Диапазон рабочих температур
Array
Наполнитель
Шелк
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм, -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,160 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,15 мм
Диапазон рабочих температур
Array
Наполнитель
Капрон
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,115 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,10 мм
Диапазон рабочих температур
Array
Наполнитель
Капрон
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,130 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,12 мм
Диапазон рабочих температур
Array
Наполнитель
Капрон
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
+0,01 мм\ -0,02 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,160 кг
ГОСТ/ТУ
ТУ 16-90И37.0012.002ТУ
Толщина
0,15 мм
Диапазон рабочих температур
Array
Наполнитель
Капрон
Связующее
Маслянное
Вид упаковки
Рулон
Класс нагревостойкости
105°С
Предельное отклонение по толщине
±0,01 мм
Ширина рулона
800-900 мм
Ориентировочный вес 1 м.кв
0,115 кг
ГОСТ/ТУ
ТУ 3491-031-05758799-97
Толщина
0,10 мм
Диапазон рабочих температур
Array
