Компаунды для пропитки обмоток электрических машин

Основное отличие электроизоляционных компаундов от лаков заключается в отсутствии в их составе летучих органических растворителей. Это позволяет компаундам после отверждения создавать более равномерную и монолитную структуру изоляционного слоя, повышает его теплопроводность. Компаунду не требуется нескольких циклов пропитки и сушки, чтобы проникнут и равномерно распределиться в толстом изоляционном слое (при пропитке вакуум-нагнетательным методом). Еще одним преимуществом компаунда является короткое время просыхания- 20-30 мин при 130-150 Сͦ, что позволяет существенно сократить издержки и повысить производительность. К недостаткам можно отнести большую вязкость, меньшую электрическую прочность, небольшой срок хранения (особенно с введенным инициатором). На смену ранее выпускавшихся битумных компаундов пришли компаунды на основе синтетических полимеров или олигомеров. Они изготавливаются на основе эпоксидных, полиэфирных, полиэфиримидных, кремнийорганических и других соединений. В зависимости от типа полимерной основы в компаунды могут быть введены отвердители, ускорители, активные разбавители, пластификаторы. В зависимости от состава, компаунды могут быть холодного и горячего отверждения, а по технологии пропитки перерабатываться методом погружения, вакуум-нагнетательным (VPA), либо капельным способом. Выбор компаунда зависит от рабочего напряжения, мощности, класса нагревостойкости и природы сухой изоляции (сочетание со связующем в слюдяной ленте и с изоляционным слоем проводника), а также конструкционных особенностей и условий эксплуатации электрической машины. В композиции со слюдолентой, компаунд является основой системы изоляции современных электродвигателей (генераторов).

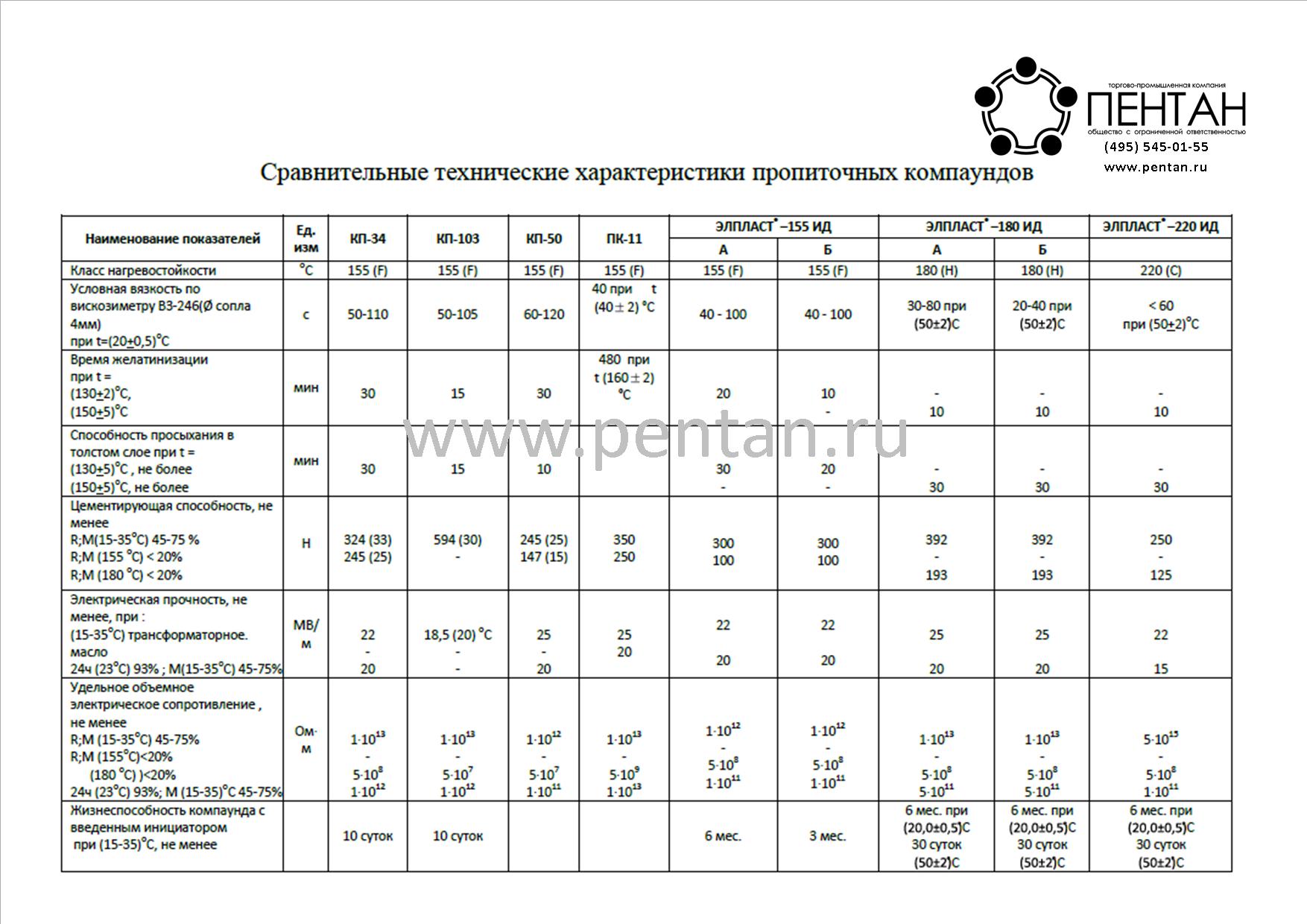

Описание пропиточных компаундов Сравнительные технические характеристики компаундов Описание и технические характеристики компаундов Элпласт Описание заливочного компаунда ЭКЗ
Класс нагревостойкости
155 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримид
ГОСТ/ТУ
ТУ 2257-101-05758799-2003
Фасовка
Бочка 240 кг + канистра (инициатор) 2,2 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
180 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримидизоцианурат
ГОСТ/ТУ
ТУ 2257-068-05758799-2002
Фасовка
Бочка 240 кг + канистра (инициатор) 2,2 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
220 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримидизоцианурат
ГОСТ/ТУ
ТУ 2257-082-05758799-2007
Фасовка
Бочка 250 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
155 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримид
ГОСТ/ТУ
ТУ 2257-101-05758799-2003
Фасовка
Бочка 240 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
155 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримид
ГОСТ/ТУ
ТУ 2257-101-05758799-2003
Фасовка
Бочка 240 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
155 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримид
ГОСТ/ТУ
ТУ 2257-101-05758799-2003
Фасовка
Бочка 240 кг + канистра (инициатор) 2,2 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
180 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримидизоцианурат
ГОСТ/ТУ
ТУ 2257-068-05758799-2002
Фасовка
Бочка 240 кг + канистра (инициатор) 2,2 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
180 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримидизоцианурат
ГОСТ/ТУ
ТУ 2257-068-05758799-2002
Фасовка
Бочка 240 кг + канистра (инициатор) 2,2 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
180 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримидизоцианурат
ГОСТ/ТУ
ТУ 2257-068-05758799-2002
Фасовка
Бочка 240 кг + канистра (инициатор) 2,2 кг
Диапазон рабочих температур
Array
Класс нагревостойкости
220 °С
Растворитель
Олигоэфиракрилат
Химическая основа
Ненасыщенный олигоэфиримидизоцианурат
ГОСТ/ТУ
ТУ 2257-082-05758799-2007
Фасовка
Бочка 255 кг
Диапазон рабочих температур
Array
